説明:

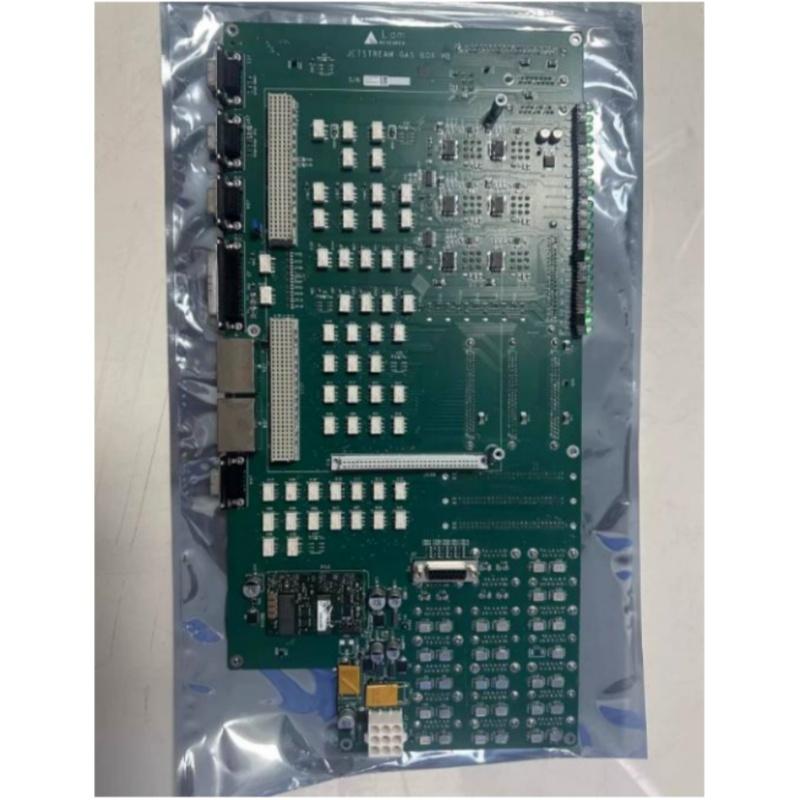

LAM ResearchのPCB制御ボードは、Lam半導体エッチングおよび薄膜プロセス装置向けに特別設計されたオリジナルOEMのコアプリント回路アセンブリです。装置の中核制御バックボーンとして、これらのボードは高速信号処理、リアルタイム論理制御、精密I/Oデータ取得、電源分配、およびシステム間通信を実行します。厳格な半導体クリーンルーム基準と多層高密度PCB技術により製造されており、優れた耐EMI性、耐振動性、低アウトガス性能を備え、真空プラズマ環境下での安定した長期動作を維持し、ウェハプロセス精度とファブ生産歩留まりを効果的に保証します。
主な仕様:
- 全シリーズは、メインCPUノードボード、VIOP I/Oボード、温度取得ボード、電源ドライバーボード、通信ジャンクションボード、センサーインターフェースボードを網羅し、Lamプロセス装置のすべての制御サブシステムに完全対応しています。
- 高グレードの多層PCBレイアウトにインピーダンス制御を備え、優れたノイズ抑制、低信号減衰、高伝送速度を実現し、プロセスチャンバー内の高周波RF信号および微弱センサー信号処理に最適化されています。
- 産業グレードの自動車用電子部品を採用し、動作温度範囲は-40°C〜+85°C、厳格なESD保護設計を備え、強いプラズマ干渉下でも安定動作し、高温環境および24時間365日のファブ連続運転に対応します。
- VMEバス、Ethernet、RS232/485およびLam独自の専用通信プロトコルをサポートし、Lamホストコントローラ、MFCガスモジュール、エンドポイント分光計、サーボドライブユニットとシームレスなプラグアンドプレイ接続を実現します。
- 過電圧、過電流、短絡、および過温度保護回路を内蔵し、リアルタイム障害コード読み取りと迅速なトラブルシューティングのためのデバッグポートを確保し、装置のダウンタイムを削減します。
代表的な用途:
- Lamの主流エッチング装置:2300 Flex、Kiyoシリーズ、ExALエッチシステム
- プラズマエッチング、PVD/CVD薄膜成膜、ウェハ真空プロセス装置
- チャンバー温度、圧力、ガス流量、RFパワー、ウェハ搬送のリアルタイム制御
- エンドポイント検出システム、F&G安全インターロックおよび装置ホストデータ連携
よくある質問:
Q1:製品の状態と保証はどのようになっていますか?
A:新品の純正品です。1年間の保証が含まれます。
Q2:支払い条件は何ですか?
A:T/T、Paypalに対応しています。
Q3: 製品の納期はどのくらいですか?在庫は十分にありますか?
A:標準モデルは在庫があり、支払い後3〜5営業日で発送されます。希少モデルはメーカー取り寄せとなるため、納期はカスタマーサービスにお問い合わせください。
Q4:配送と追跡
A:DHL/FedEx/UPSが利用可能です。発送後に追跡番号とリンクを提供し、全プロセスを当社チームが監視します。
Q5:梱包と安全性
A:オリジナルブランド梱包に強化保護(フォーム、密封カートン、精密機器用木箱)を施しています。防湿・耐衝撃仕様です。
