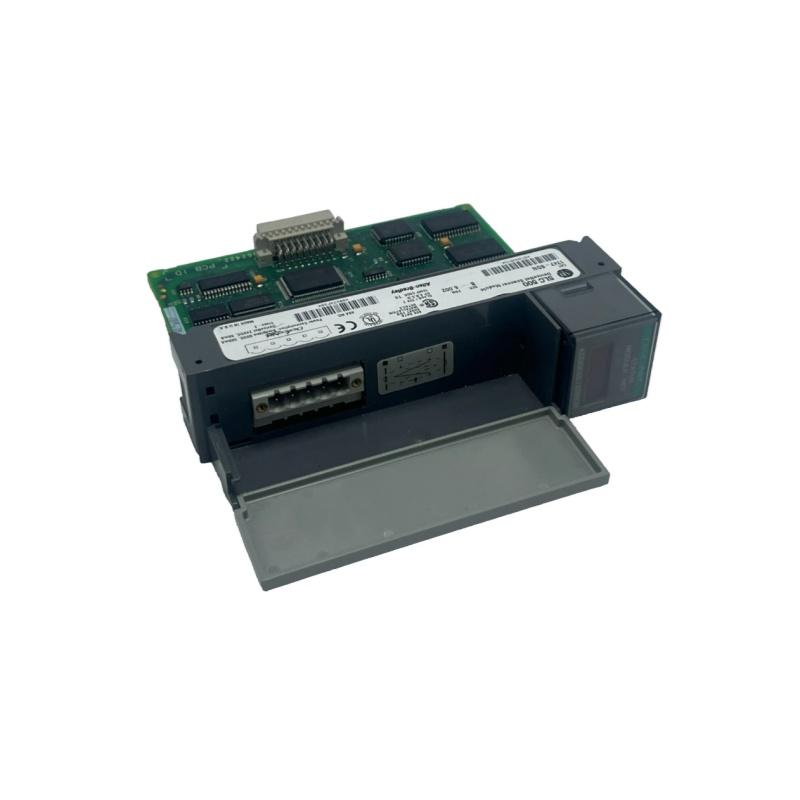

アレン・ブラッドリー 1747-SDN モジュール

Allen-Bradley 1747-SDNは、SLC 500コントローラ用のシングルスロットDeviceNetスキャナモジュールで、SLC 500プロセッサとDeviceNetネットワークをシームレスに統合し、センサ、アクチュエータ、ドライブ、HMIを接続できます。最大63ノード、125/250/500 Kbpsのボーレート、複数のI/Oメッセージングモード（ポーリング、ストローブ、状態変化、周期的I/O）をサポートし、マルチネットワーク構成のためのパススルーブリッジング機能も備えています。Rockwell社による製造は終了していますが、旧型SLC 500システムのアップグレードにおいて依然として信頼性の高い選択肢であり、製造、マテリアルハンドリング、プロセス制御における下位互換性と堅牢な産業用通信を保証します。

1. SLC 500シャーシ用シングルスロットモジュール。SLC 5/02、5/03、5/04、5/05プロセッサに対応。
2. 125/250/500 KbpsのDeviceNetボーレートと最大63ノードをサポートし、拡張性の高いネットワーク設計に対応します。
3. 複数のメッセージングモード（ポーリング、ストロボ、COS、サイクリックI/O）と、マルチDeviceNetネットワーク接続のためのパススルーブリッジング
4. 大容量の入出力交換に対応する、入力データ容量150ワード＋出力データ容量150ワード
5. リアルタイムの状態監視とエラー診断のための前面パネルLED（モジュール/ネットワーク）とLCD
6. DeviceNetとバックプレーン間の30V回路絶縁（500V AC試験済み）により、電気的保護が強化されています。

アプリケーションシナリオ：

• 製造自動化：SLC 500コントローラをDeviceNet対応のセンサー、アクチュエータ、ドライブに接続し、組立ラインの制御とデータ収集を行います。
• マテリアルハンドリング：バーコードスキャナー、モーター始動器、コンベアシステムを統合し、倉庫および物流のシームレスな自動化を実現します。
• プロセス制御：SLC 500を、化学、食品・飲料、水処理などの用途におけるプロセス計器、バルブ、ポンプに接続します。
• レガシーシステムアップグレード：既存のSLC 500システムの通信機能を、ハードウェアを完全に交換することなく拡張します。
