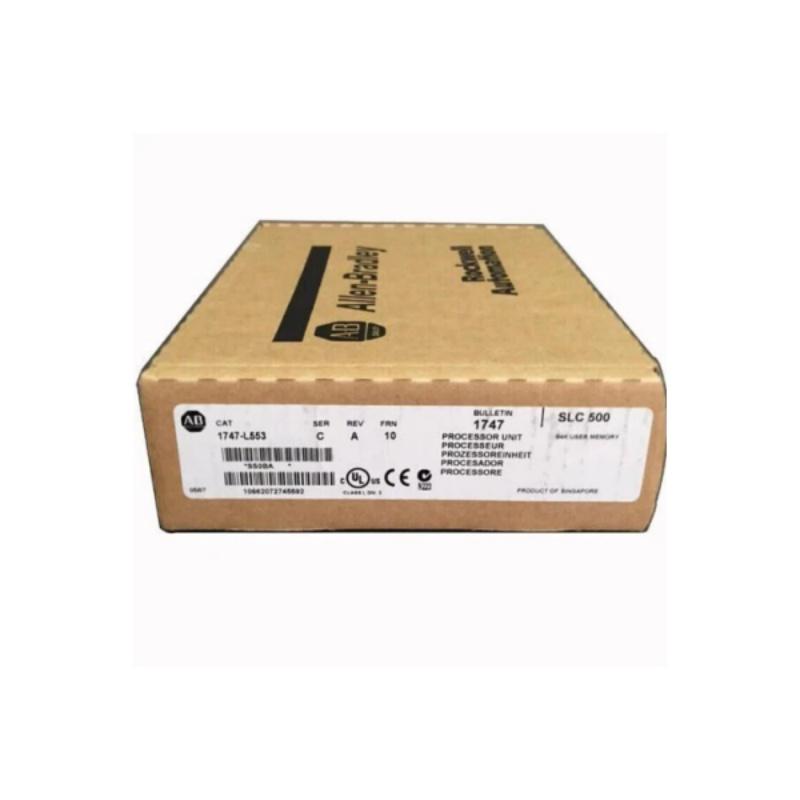

アレン・ブラッドリー 1747-L553 モジュール

Allen-Bradley 1747-L553は、SLC 500モジュラーシステム向けの最上位SLC 5/05 CPUプロセッサモジュールで、最大限のメモリ、イーサネット接続、堅牢な通信を必要とする大規模な産業用制御アプリケーション向けに設計されています。64KBのバッテリーバックアップ付きRAM（60Kプログラム/4Kデータ）とフラッシュEEPROMバックアップ、内蔵10/100 Base-TイーサネットおよびRS-232ポート、拡張可能なI/O（最大4096デジタルI/Oポイント、480アナログI/Oポイント）を統合し、製造、マテリアルハンドリング、複雑なプロセスオートメーションにおいて信頼性の高いリアルタイム制御を実現します。Rockwell Automation社による販売終了（2024年3月31日現在）となりましたが、完全な下位互換性とグローバルなコンプライアンスを提供し、既存システムのアップグレードにおける信頼できるソリューションとして引き続き活用されています。

1. 64KBのバッテリーバックアップ付きRAMユーザーメモリ（60KBプログラム/4KBデータ）と、安全なデータ保持のためのフラッシュEEPROMバックアップを搭載。
2. HMI、SCADA、および従来型デバイスとの柔軟な統合を可能にする、内蔵の10/100 Base-T Ethernet（EtherNet/IP、48接続、HTTPサーバーをサポート）およびRS-232ポートを搭載。
3. 拡張性の高いシステム設計のために、最大4096個のデジタルI/Oポイントと480個のアナログI/Oポイントをサポートします。
4. 応答性の高い制御ロジックを実現する高速プログラムスキャン時間（0.9 ms/Kワード）とビット実行時間（0.37 μs）
5. リアルタイムクロック/カレンダー、オンラインプログラミング、およびモード選択キースイッチ（プログラム/実行/リモート）による操作の柔軟性

アプリケーションシナリオ：

• 自動製造ライン：高速スキャンと信頼性の高いDH+通信により、組立機械、コンベア、品質検査システムを制御します。
• マテリアルハンドリング：RS-232を介した既存機器とのシームレスな統合により、倉庫自動化（パレタイザー、ソーター、在庫センサー）を管理します。
• プロセス制御：PID制御と高度な数学機能を備え、中規模の化学、食品・飲料、水処理プロセスをサポートします。
• ビルディングオートメーション：空調、照明、セキュリティシステムを統合し、施設を一元的に制御します。
• レガシーシステムアップグレード：既存のI/Oとプログラミング機能を維持しながら、旧型のSLC 500プロセッサをシームレスに置き換えます。
